自定义节点类型
自定义节点类型用于扩展规则引擎可编排节点。用户创建节点、维护处理逻辑和参数定义，编译成功后即可在规则流程中拖入使用。
先看术语
| 术语 | 现场理解 |
|---|---|
| 自定义节点类型 | 现场或项目自定义的规则功能块，编译成功后可拖入规则流程。 |
| 节点实例 | 某个规则流程画布中实际拖入使用的节点。它引用一个节点类型。 |
| 输入参数 | 上游节点传给当前节点的数据。 |
| 输出参数 | 当前节点处理后传给下游节点的数据。 |
| 输入输出参数 | 既能接收上游数据，也能在节点内部修改后继续传递的数据。 |
| 编译 | 检查节点代码和参数定义能否被网关加载。编译成功后，规则流程才能使用最新节点。 |
| 分类 | 在规则节点面板中分组显示节点，便于现场快速查找。 |
页面入口
登录 TGateway Web 后，点击左侧菜单“开发配置 → 自定义节点”。
使用前准备
- 明确节点的输入、输出、异常处理和允许的副作用，先用最小参数集合设计。
- 确认节点名称和分类不会与已加载节点混淆，并记录哪些规则流程将引用它。
- 修改已在生产流程中使用的节点前，先导出相关规则流程并安排验证窗口。

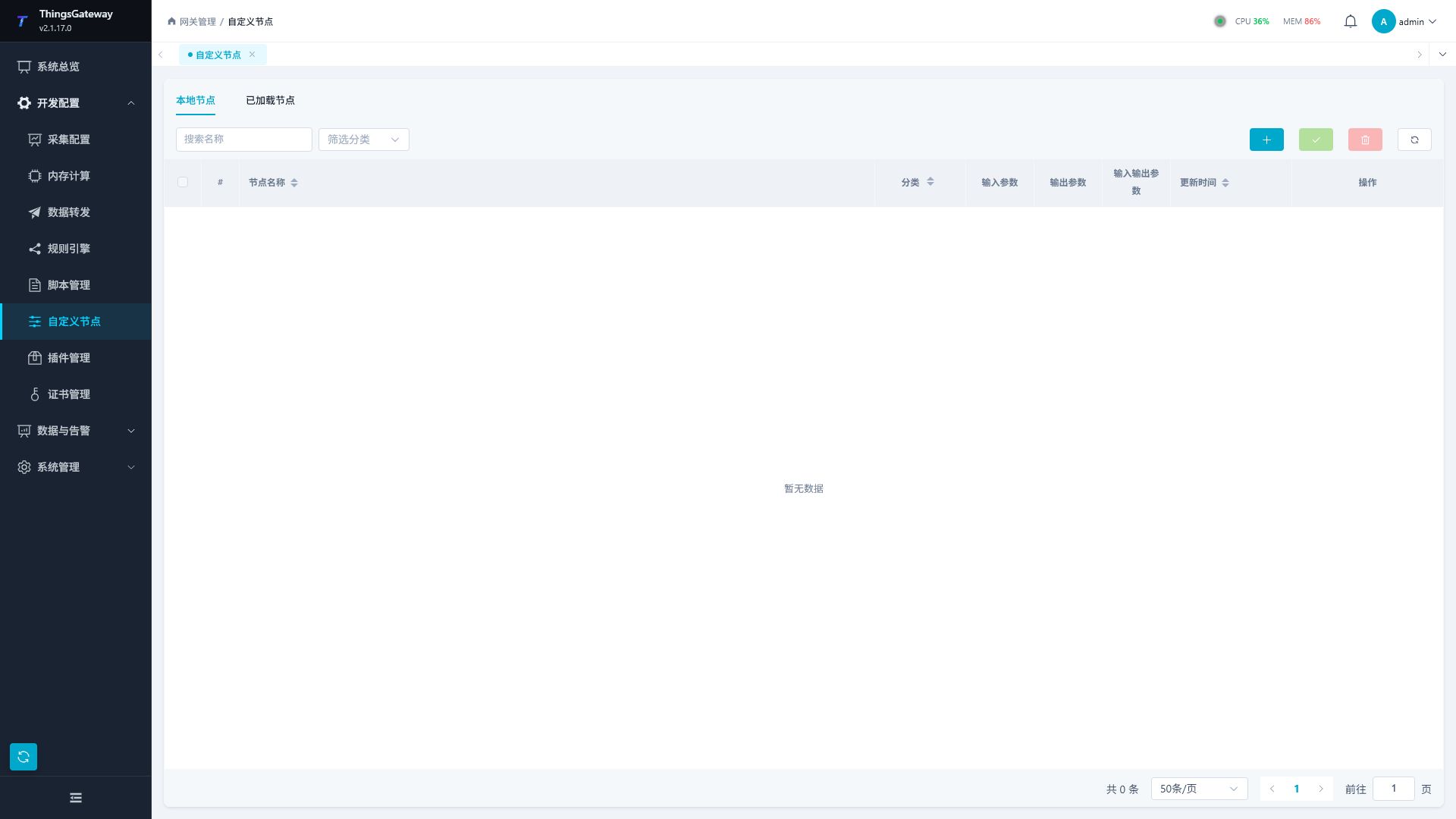

页面结构
| 区域 | 说明 |
|---|---|
| 本地节点 | 管理已保存的自定义节点类型，支持新增、编辑、编译、删除和批量操作。 |
| 已加载节点 | 查看已经可在规则流程中使用的节点类型，适合确认编译结果是否生效。 |
| 名称搜索 | 按节点名称过滤。 |
| 分类筛选 | 按节点分类过滤。 |
| 工具按钮 | 依次为新增、批量编译、批量删除、刷新；批量操作需要先勾选节点。 |
列表字段
| 字段 | 说明 |
|---|---|
| 节点名称 | 节点类型名称，规则流程中按此名称查找和使用。 |
| 分类 | 节点分类，便于在规则编排时组织节点。 |
| 输入参数 | 当前节点定义的输入参数数量。 |
| 输出参数 | 当前节点定义的输出参数数量。 |
| 输入输出参数 | 既可输入又可输出的参数数量。 |
| 更新时间 | 最近一次保存或编译时间。 |
| 操作 | 编辑、编译、删除当前节点。 |

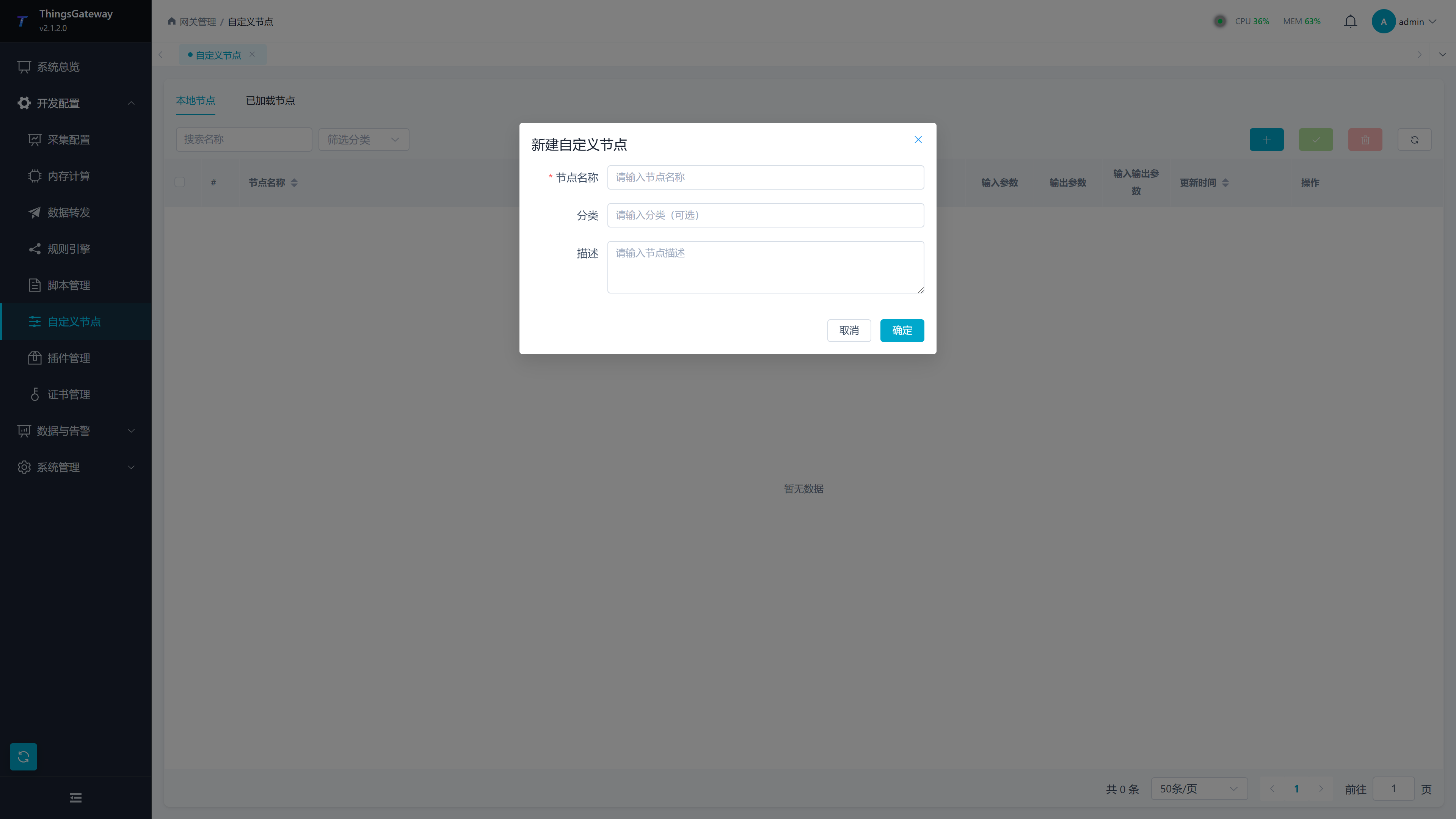

新建节点
点击列表右上角新增按钮，打开“新建自定义节点”弹窗。
| 配置项 | 说明 |
|---|---|
| 节点名称 | 必填。建议使用英文、数字和下划线，保持规则流程引用稳定。 |
| 分类 | 可选。用于按业务或处理类型组织节点。 |
| 描述 | 可选。记录节点用途、输入输出约定和维护注意事项。 |
点击“确定”后，系统会创建节点并自动进入节点编辑器。

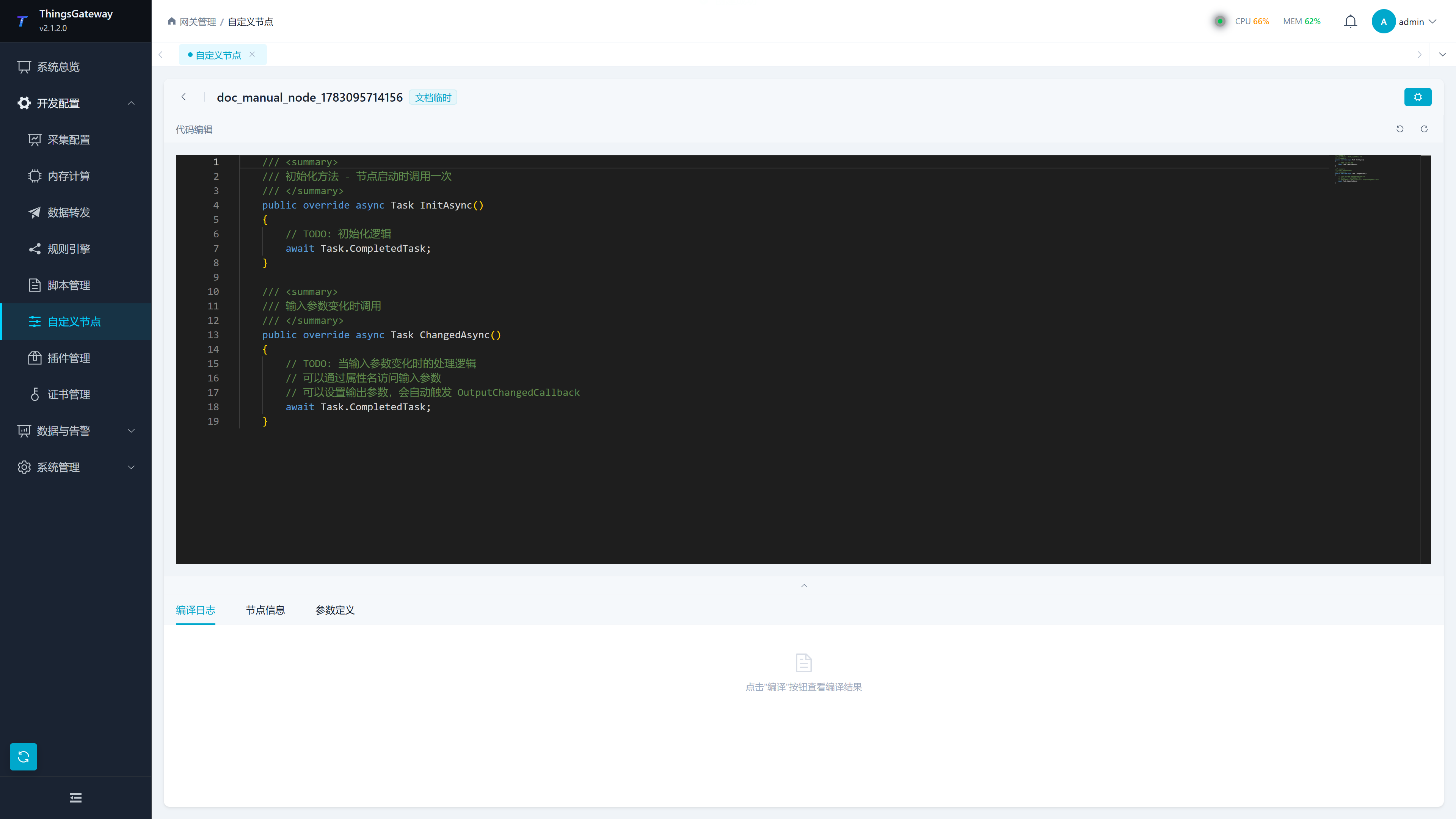

节点编辑器
节点编辑器包含顶部操作栏、代码编辑区和底部信息面板。
| 区域 | 说明 |
|---|---|
| 返回按钮 | 返回自定义节点列表。 |
| 节点名称标签 | 显示当前节点名称和分类。 |
| 编译并保存 | 顶部右侧主按钮。先保存节点信息和处理逻辑，再执行编译。 |
| 代码编辑 | 维护节点处理逻辑。 |
| 底部面板 | 包含“编译日志”“节点信息”“参数定义”页签。 |
节点信息
“节点信息”页签用于维护基础信息。
| 字段 | 说明 |
|---|---|
| 节点名称 | 节点显示和引用名称。修改后需要编译保存。 |
| 分类 | 节点分类。 |
| 描述 | 节点用途和维护说明。 |
参数定义
“参数定义”页签按输入、输出、输入输出三类维护参数。参数定义会影响规则流程中节点的连线和数据传递。
| 参数类型 | 说明 |
|---|---|
| 输入参数 | 从上游节点传入，节点内部读取使用。 |
| 输出参数 | 节点处理后输出，供下游节点使用。 |
| 输入输出参数 | 同时作为输入和输出，适合需要在节点内部修改后继续传递的值。 |
| 参数字段 | 说明 |
|---|---|
| 参数名 | 参数标识，建议使用清晰的英文或拼音命名。 |
| 数据类型 | 参数值类型。数字选择整数或小数类型，开关量选择布尔类型，文本选择字符串，需要传递结构化内容时选择对象类型。 |
| 描述 | 参数用途说明。 |

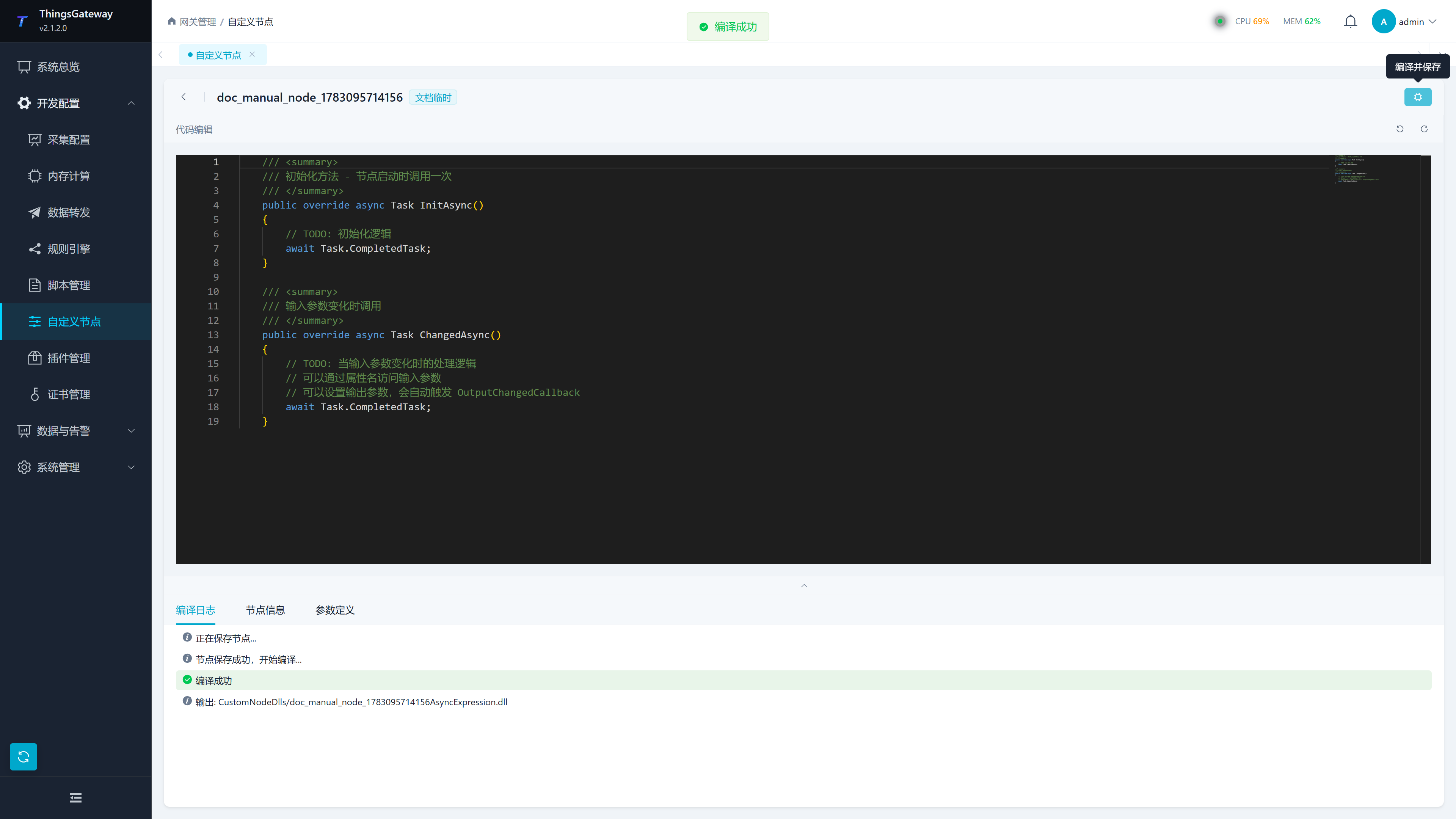

编译日志
点击顶部“编译并保存”后，底部“编译日志”会显示保存和编译过程。
| 日志项 | 说明 |
|---|---|
| 正在保存节点 | 编译前先保存当前节点信息、代码和参数定义。 |
| 节点保存成功 | 保存成功后开始编译。 |
| 编译成功 | 自定义节点代码通过编译。 |
| 输出 | 显示编译输出信息，便于排查加载问题。 |
| 错误 / 警告统计 | 底部面板右侧显示当前错误和警告数量。 |
出现编译错误时，先处理第一条红色错误；点击错误项可定位到对应代码位置。
常用操作
| 操作 | 步骤 |
|---|---|
| 编辑节点 | 在列表点击“编辑”，进入编辑器维护代码、节点信息或参数定义。 |
| 单个编译 | 在列表点击“编译”，验证当前节点是否可编译。 |
| 批量编译 | 勾选多个节点后点击批量编译，适合升级后统一验证。 |
| 删除节点 | 点击“删除”并确认。删除前应确认规则流程不再引用该节点。 |
| 查看已加载节点 | 切换到“已加载节点”，确认运行时已经注册的节点。 |
常见问题与注意
| 场景 | 建议 |
|---|---|
| 参数修改 | 修改参数后，应同步检查引用该节点的规则流程连线。 |
| 分类维护 | 分类会影响节点查找效率，建议按业务域或功能类型分类。 |
| 编译失败 | 先查看保存日志，再查看编译诊断；保存失败时不会进入真正编译。 |
| 节点未出现在规则中 | 确认节点已编译成功，并刷新规则引擎页面或重新打开流程编辑器。 |
| 生产删除 | 删除前先导出或备份规则流程，避免留下不可解析的节点引用。 |
编译与运行验证
- 点击“编译并保存”，确认保存日志和编译日志均无错误。
- 切换到“已加载节点”，确认节点名称、分类和参数已经出现。
- 在规则引擎中新建最小测试流程，连接输入、当前节点和输出节点。
- 保存并启用流程，触发一组已知输入，观察节点实时参数和运行日志。
- 输出值、参数类型和异常处理均符合设计后，再把节点用于正式流程。
只通过编译不代表节点行为正确；未完成规则流程中的实际触发验证时，节点仍不应视为交付完成。
