IEC 61850 托管主站
功能概述
IEC 61850 托管主站用于连接变电站 IED、保护装置、测控装置和仿真服务端，读取 MMS 数据，接收报告，执行控制和文件操作。插件复用网关标准 TCP Client 通道；MMS 通信按 COTP、ACSE、MMS 的顺序建立 association。GOOSE、Sampled Values（SV）和 R-Session 属于独立的二层/UDP能力，需要在调试页选择网卡或绑定 UDP 通道。
插件名称为“IEC 61850 托管主站”，类型标识为 IEC61850NetMaster。通道、设备、变量、启停和权限等公共操作见采集配置。
选择入口
进入“开发配置 → 采集配置”，在左侧选择 IEC 61850 通道和设备；点击页面右上角“更多功能”打开运维工作台，选择“调试”，再打开“协议调试 · Iec61850Client”。
操作步骤
- 创建 TCP Client 通道并填写 IED 地址、端口和 TLS（如有）。
- 在通道下创建 IEC 61850 托管主站设备，保存并启用。
- 确认 association 已连接后刷新模型，再配置变量、报告或二层订阅。
- 使用“节点读写”“文件服务”“Journal”和“控制操作”完成验证。
适用场景
| 场景 | 使用功能 |
|---|---|
| 采集遥测、遥信和定值 | MMS 节点读写、批量 Read |
| 减少周期轮询 | URCB/BRCB 报告订阅 |
| 观察现场网络报文 | GOOSE、SV、R-Session 二层抓包 |
| 保护装置事件追溯 | Journal 和 SOE 查询 |
| 远程维护 | 文件目录、下载、删除、重命名、ObtainFile |
| 设备控制 | 控制块读取、SBO/SBOw、Oper、Cancel |
配置前准备
- 确认 IED 的 MMS 地址和端口。标准 MMS 端口通常为
102，仿真服务端可能使用其它端口。 - 确认 IED 是否需要 ACSE password，并取得测试账户或测试密码。
- 使用 TLS 时，在网关证书管理中准备客户端证书、服务端证书或 CA，并确认通道的 TLS 参数。
- 使用 GOOSE/SV 时，确认网关主机存在连接现场网络的物理网卡；Windows 需要安装 Npcap，Linux 需要允许 AF_PACKET 原始套接字。
- 准备 IED 的 ICD、CID 或 SCD 文件作为现场核对资料。插件在线模型浏览以设备实际返回的 MMS 目录为准。
创建主站
- 进入“开发配置 → 采集配置”，新建
TCP Client通道。 - 在“远程地址”中填写
IP:端口，例如192.168.1.6:3402。 - 如需 TLS，打开通道 SSL 并选择证书；普通 MMS 保持 SSL 关闭。
- 在通道下新建设备，选择“IEC 61850 托管主站”。
- 填写主站参数，保存后启用通道和设备。
- 设备状态显示“在线”且 association 状态为“Connected”后，再执行模型浏览和批量读取。
主站参数
| 参数 | 默认值 | 说明 |
|---|---|---|
| MMS 请求超时 | 10000 ms | 单个 MMS confirmed 请求等待响应的最长时间。现场网络延迟较大时可适当增加。 |
| Association 超时 | 10000 ms | COTP、ACSE 和 MMS association 建立的总超时。 |
| 最大 MMS PDU | 65000 | 本端接受的最大 MMS PDU 字节数；必须不超过对端能力。 |
| 最大并发请求 | 5 | 同时等待的 confirmed 请求数量。建议不超过 IED 的 calling/called outstanding 限制。 |
| 批量读取数量 | 50 | 一个采集计划中最多合并的 MMS 变量数量。对端不支持大批量时降低此值。 |
| 数据集成员上限 | 100 | 读取或创建数据集时允许的最大成员数量。 |
| 最大文件大小 | 16777216 字节 | 单个远端文件流式写入后端临时文件的最大长度，默认 16 MiB；用于限制磁盘占用和异常响应，不会预分配同等大小内存。 |
| ACSE 认证密码 | 空 | 对端要求 password authentication 时填写；为空时不发送认证字段。 |
通道还提供连接超时、缓存超时、最大并发数、SSL、证书和心跳等公共字段。设备参数与通道参数同时生效，实际超时取具体操作所在层的限制。
变量地址与数据类型
地址格式
LD/LN.DO.DA;FC=XX
示例：
PRS778LD0/MMXU1.A.phsA.cVal.mag.f;FC=MX
PRS778LD0/LLN0.Mod.stVal;FC=ST
PRS778LD0/CSWI1.Pos.Oper.ctlVal;FC=CO
LD 是逻辑设备，LN 是逻辑节点，后续使用点号分隔 DO/DA 路径，FC 必须明确填写功能约束。MMS 线路中的 $ 分隔名称会在调试页面转换为用户可读的点号路径。
支持的数据类型
| 网关数据类型 | 常见 MMS 类型 | 说明 |
|---|---|---|
| Boolean | Boolean | 单点状态、开关量。 |
| Byte | Unsigned | 按无符号整数读取。 |
| Int16、Int32、Int64 | Integer | 有符号整数，按 TypeSpecification 校验位宽。 |
| UInt16、UInt32、UInt64 | Unsigned | 无符号整数，写入时不得为负数。 |
| Float | FloatingPoint 32 位 | 单精度浮点。 |
| Double | FloatingPoint 64 位 | 双精度浮点。 |
| String | VisibleString、MMS String | 文本值；控制字符会被拒绝。 |
数组、结构、Quality、Timestamp、OctetString 等复杂值可在模型浏览和节点读写页查看完整 MMS 类型；变量映射时应依据 IED 返回的 TypeSpecification 选择兼容的网关类型。
设备调试
进入“开发配置 → 采集配置”，在左侧搜索并选择 IEC 61850 设备，点击“更多功能”，打开“调试 → 协议调试 · Iec61850Client”。专用工作区包含以下页签：
| 功能 | 作用 |
|---|---|

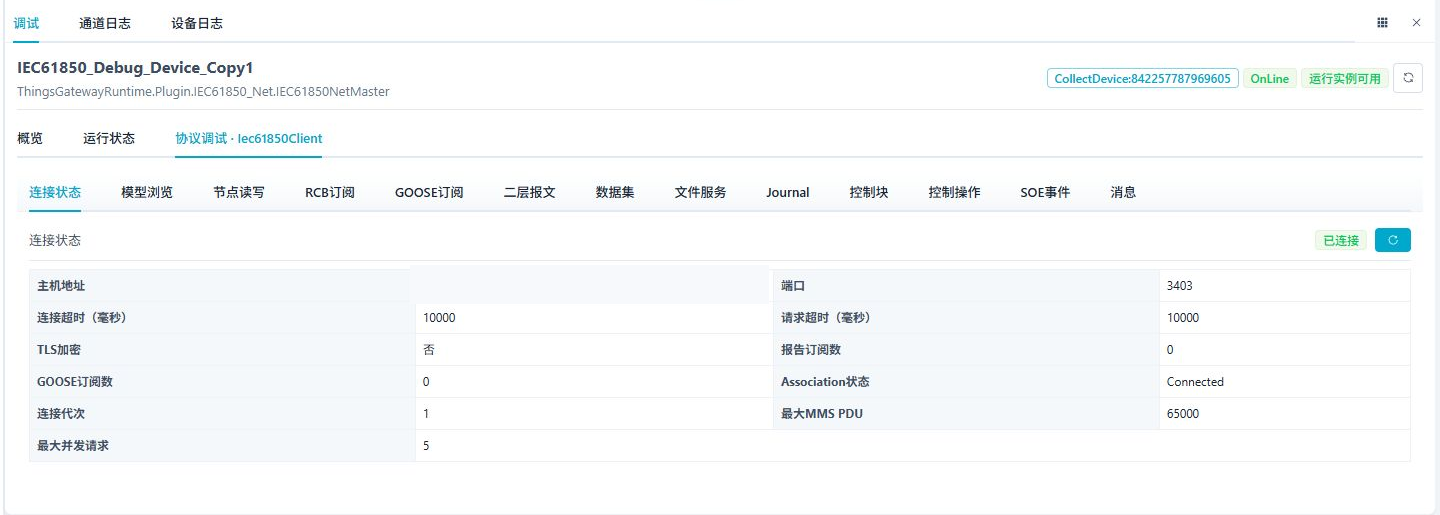

| 连接状态 | 查看 TCP 地址、端口、TLS、association 状态、连接代次和协商上限。 |
| 模型浏览 | 按 LD、LN、FC、DO、DA 展开实际模型，并复制对象路径。 |
| 节点读写 | 对单个对象执行 Read/Write，检查返回类型和值。 |
| RCB订阅 | 查看 URCB/BRCB 目录、启用状态、RptId、缓冲状态和最近报告。 |
| GOOSE订阅 | 读取 GoCB 状态，并显示真实 GOOSE 帧的当前数据。 |
| 二层报文 | 选择网卡，限时抓取并解码 GOOSE、SV、R-Session。 |
| 数据集 | 查看数据集成员，读取、创建或删除动态数据集。 |
| 文件服务 | 分页浏览目录并按名称、大小或修改时间排序，支持下载、删除、重命名和 ObtainFile。 |
| Journal | 选择逻辑设备和 Journal 名称，按 UTC 时间范围分页查询。 |
| 控制块 | 读取或写入 RCB、SGCB、GoCB、SVCB 和日志控制字段。 |
| 控制操作 | 查询控制模型，执行选择、操作或取消。 |
| SOE事件 | 查询和导出已接收的事件记录。 |
| 消息 | 查看 MMS 请求、响应和错误摘要。 |
| 功能 | 作用 |
|---|---|
| 协议调试工作区 | 在同一设备页面集中执行连接、模型、读写、报告、GOOSE、文件、Journal 和控制验证。 |

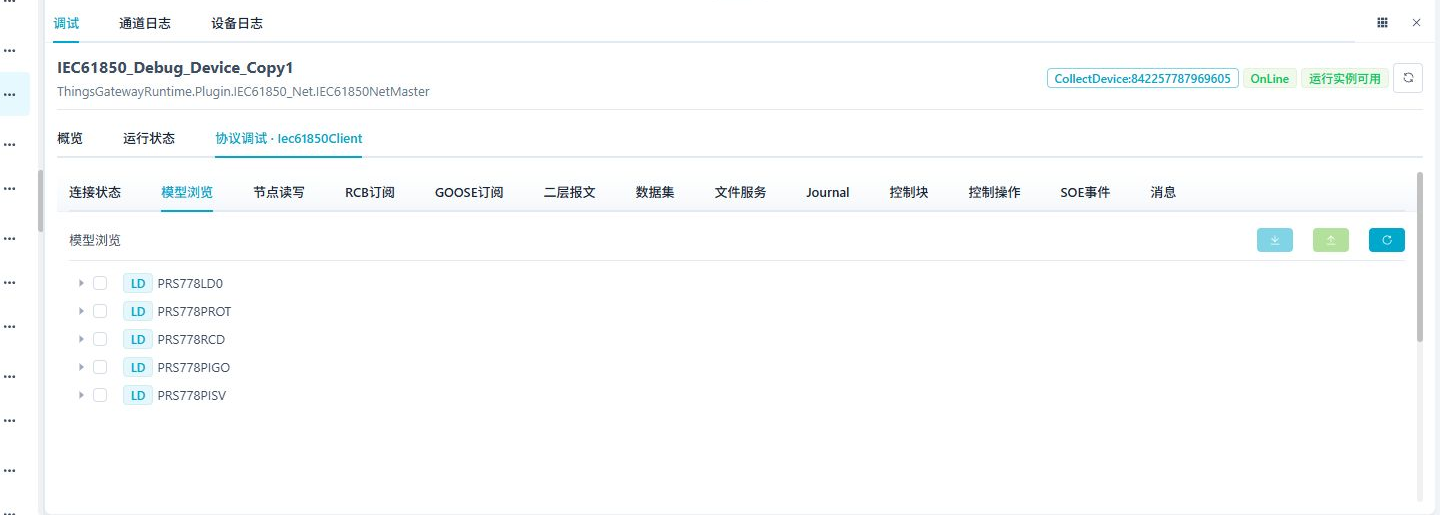

模型浏览
- 打开“模型浏览”，点击“刷新模型”。
- 展开逻辑设备和逻辑节点，逐层查看功能约束、数据对象和数据属性。
- 选中叶子节点后点击“复制路径”，将地址粘贴到“节点读写”。
- 大型 IED 建议先选择一个 LD 或 LN，再执行局部浏览，减少请求数量。
- 模型导出用于保存当前浏览结果；导入前确认地址、功能约束和数据类型与当前 IED 一致。
节点读写
- 在“对象引用”中填写完整地址，或从模型浏览复制。
- 选择功能约束，点击“读取”，确认结果中的值、类型和错误码。
- 需要写入时填写与当前类型一致的写入值，点击“写入”。
- 写入前确认变量允许写入、IED 当前状态允许写入，并使用测试对象验证。
读取失败时，先确认对象引用是否包含正确的 FC；同名对象在不同 FC 下属于不同变量。

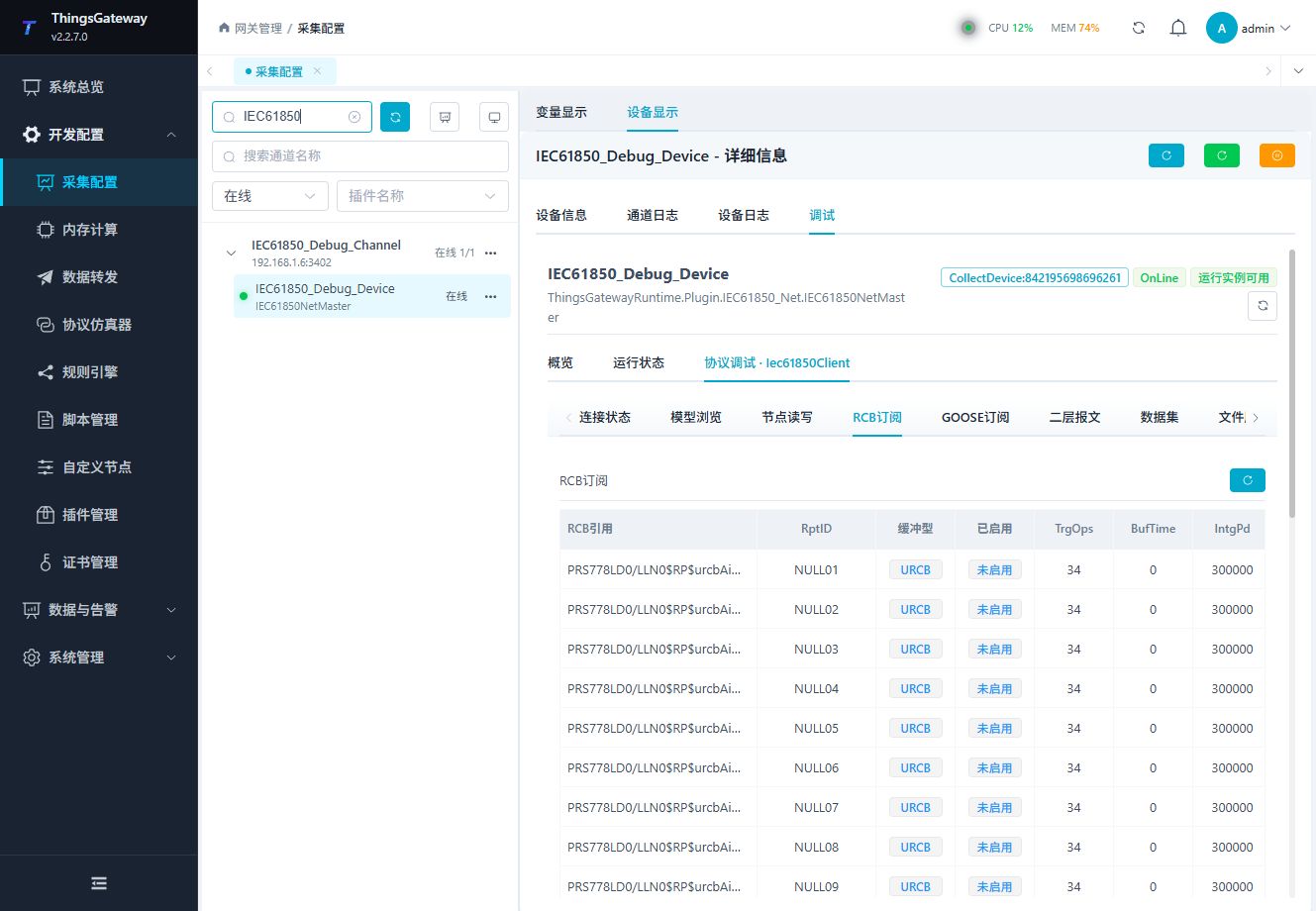

RCB 订阅与报告
RCB 订阅适用于需要由 IED 主动上送数据的场景。打开“RCB订阅”后：
- 点击刷新，查看 URCB/BRCB 分页列表。
- 核对 RCB 引用、RptId、缓冲类型、启用状态、ConfRev 和缓冲条数。
- 启用 RCB 时按 IED 要求写入
DatSet、TrgOps、OptFlds、RptEna等字段。 - 打开“最近报告”确认报告到达；报告中的 DataRef 应能映射到变量地址。
- BRCB 断线重连后检查缓冲重放数量和
BufOvfl状态。

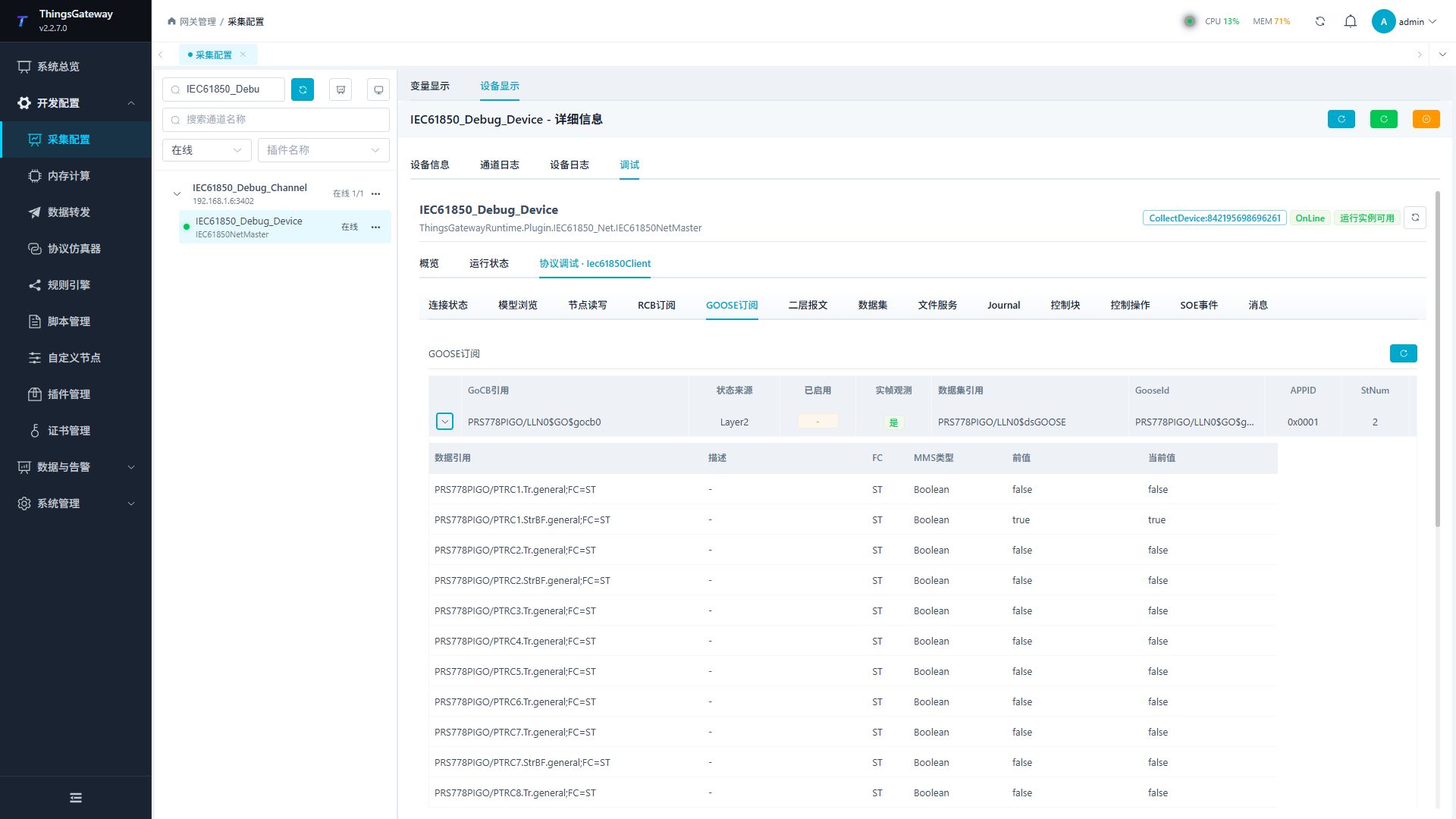

GOOSE 当前数据
“GOOSE订阅”同时展示 MMS GoCB 状态和实际 0x88B8 以太网帧。展开控制块行后可查看：
| 字段 | 含义 |
|---|---|
| 数据引用 | 数据集成员转换后的 IEC 对象引用。 |
| 描述 | 网关变量配置中的描述，未配置时显示 -。 |
| FC | 数据成员功能约束。 |
| MMS类型 | GOOSE allData 解码后的 MMS 类型。 |
| 前值 | 同一 GoCB 上一次状态帧中的值。 |
| 当前值 | 最新合法帧中的值。 |
页面还显示 GoCB 引用、DataSet、GooseId、APPID、StNum、SqNum、值数量和最近观测时间。若只有实帧而 MMS 目录不可用，仍保留按序值；若没有实帧，检查网卡、组播、VLAN、APPID 和发布端周期发送。

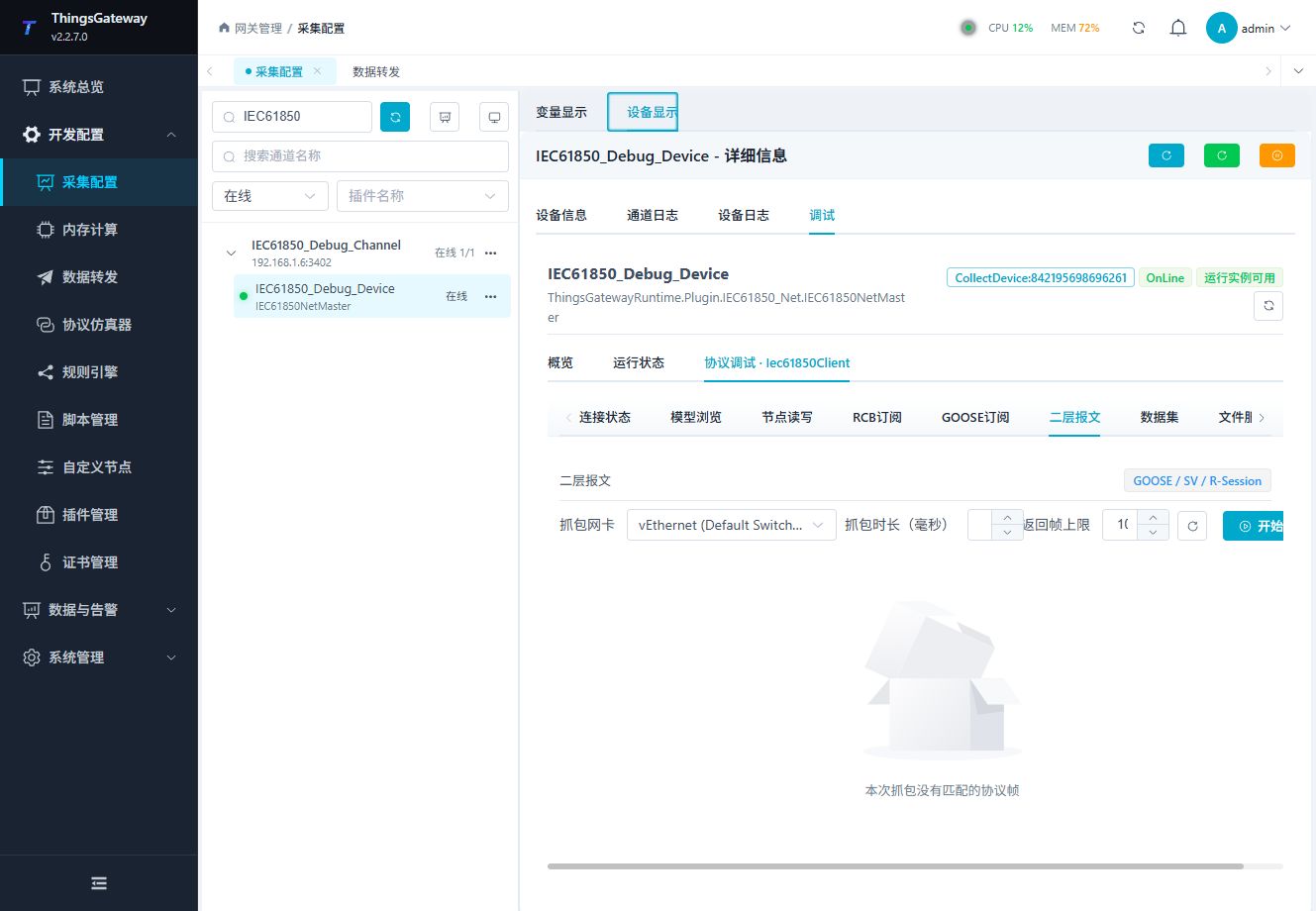

二层报文抓取
- 打开“二层报文”，在“抓包网卡”选择连接现场网络的接口。
- 设置抓包时长和返回帧上限，建议先使用 5 秒和 100 帧。
- 点击“开始抓包”，等待操作完成。
- 查看 GOOSE、SV、UDP/R-Session 统计、解码成功数和失败数。
- 展开帧详情，核对 MAC、EtherType、APPID、VLAN、控制块引用、序号和原始十六进制。
Windows Npcap provider 需要管理员权限或允许抓包的用户权限；Linux AF_PACKET 需要网卡接口权限。抓包仅用于诊断，不会自动修改 IED 配置。
数据集、文件和 Journal
数据集
“数据集”页签支持读取 named variable list 的成员目录和当前值。创建动态数据集时逐行填写完整变量引用，成员数量不得超过“数据集成员上限”；删除前确认该数据集没有被 RCB、GoCB 或其它客户端使用。
文件服务
“文件服务”页签提供目录分页、FileOpen/FileRead/FileClose 下载链路，以及删除、重命名和 ObtainFile。下载内容按块写入后端临时文件，再通过文件流返回浏览器；下载前确认文件大小不超过“最大文件大小”，并确认 IED 支持 MMS 文件服务。文件服务失败不代表 MMS Read 或报告服务失败。

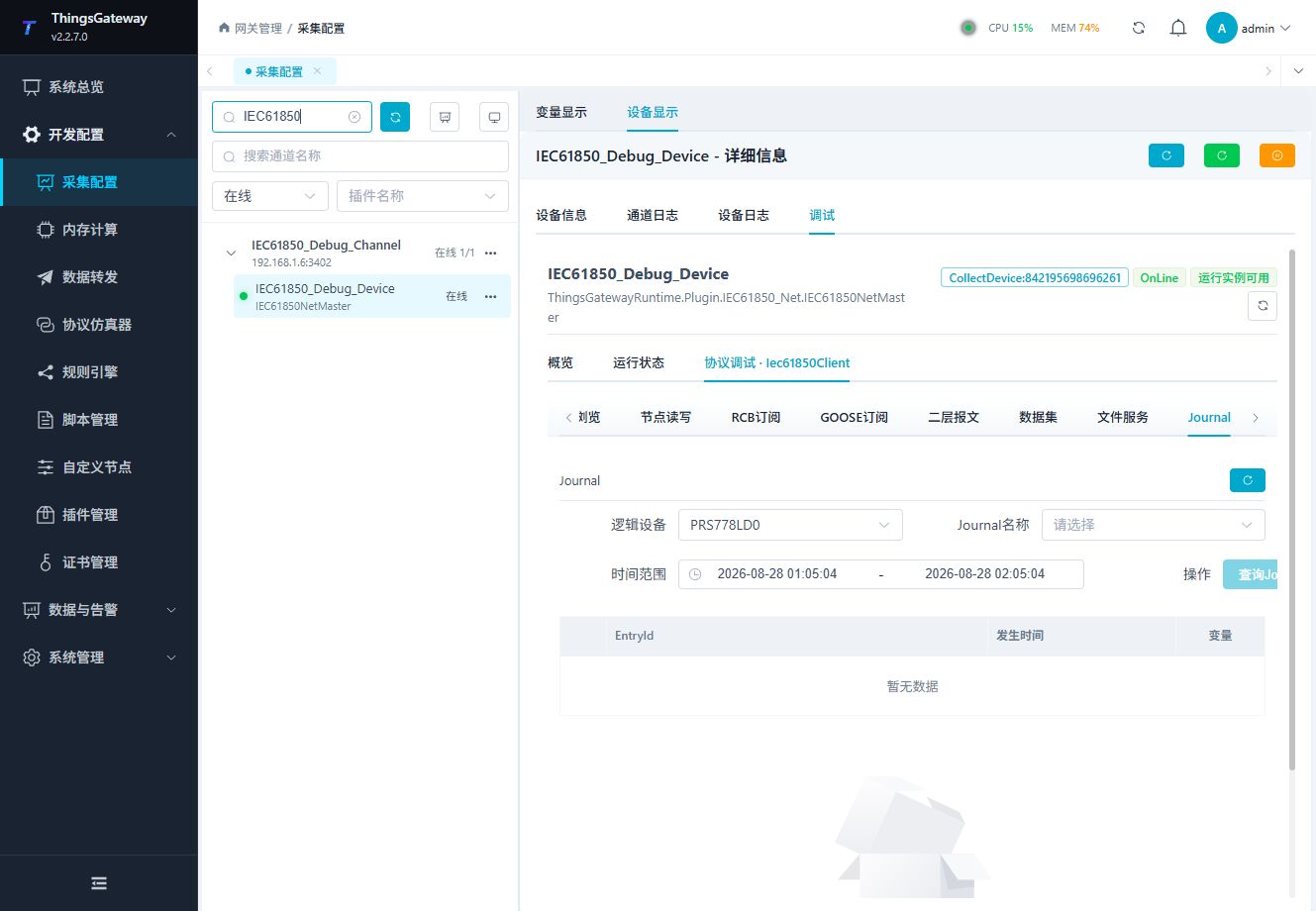

Journal
- 先选择“逻辑设备”，再选择 Journal 名称。
- 设置开始和结束 UTC 时间，点击“查询Journal”。
- 结果按发生时间和 EntryId 分页；展开条目查看变量标签、值和原因码。
- 下拉为空时，逐个 LD 刷新目录。全部 LD 都没有 Journal 名称，表示对端未发布 Journal。
控制操作
- 在“控制块”读取目标控制对象的 TypeSpecification，确认
ctlModel、Oper.ctlVal或Oper.setMag类型。 - 在“控制操作”选择控制值和操作模式。
- 选择后执行模型先执行 Select 或 SBOw，再在有效时间内执行 Oper。
- 需要中止时执行 Cancel，并检查 CommandTermination 或 LastApplError。
控制操作属于现场高风险动作。生产环境只允许对已批准的控制点执行，并在操作前复核联锁、权限、选择状态和目标值。
验证清单
- 连接状态显示
Connected，并记录协商的最大 PDU 和并发请求数。 - 模型浏览至少成功展开一个 LD、LN、FC、DO 和 DA。
- 节点读写对一个只读测试点完成 Read，并确认类型和值。
- RCB 订阅确认至少一个报告到达，报告时间和 DataRef 正确。
- GOOSE 或二层报文抓取确认 MAC、APPID、StNum/SqNum 和数据值正确。
- 文件服务在测试目录完成目录读取和小文件下载；不支持文件服务的 IED 跳过该项。
- Journal 目录非空时完成一页时间范围查询；目录为空时记录为设备能力差异。
- 控制和写入只使用测试点，确认成功响应和现场反馈。
常见问题
| 现象 | 排查顺序 |
|---|---|
| COTP 或 association 超时 | 检查 IP、端口、防火墙、通道 TLS、ACSE password 和 IED 最大 PDU。 |
| 某个 LD 浏览失败 | 单独刷新该 LD，确认 GetNameList 是否返回响应、分页游标是否推进；其它 LD 成功时不要判定整台 IED 离线。 |
| 批量 Read 响应数量不匹配 | 降低“批量读取数量”，确认对端支持 listOfVariable，并查看消息页的 invoke ID、服务类型和变量数量。 |
| RCB 启用失败 | 核对 RCB 类型、DatSet、ConfRev、TrgOps、OptFlds、Resv/ResvTms 和客户端归属。 |
| GOOSE 没有当前数据 | 选择正确网卡，确认 Npcap/AF_PACKET 权限、VLAN、组播路由、APPID、目的 MAC 和发布端是否周期发送。 |
| GOOSE 有帧但没有数据引用 | 读取 GoCB 的 DataSet 成员目录；目录不可用时只能显示按序 allData 值。 |
| Journal 下拉为空 | 逐个 LD 读取 objectClass=8；全部为空表示服务端没有发布 Journal。 |
| 文件服务失败 | 检查 IED 文件能力、文件名、权限和最大文件大小；文件服务与 MMS 变量读取相互独立。 |
| 写入或控制被拒绝 | 核对 FC、类型、写权限、控制模型、选择顺序、IED 状态和现场联锁。 |
相关文档
- 采集配置：通道、设备、变量、启停和公共权限。
- 证书管理：TLS 客户端证书、服务端证书和 CA。
- IEC 61850 服务端：在网关中发布 MMS、报告、GOOSE 和 Journal。
- IEC104 主站：IEC 60870-5-104 主站配置和调试。
